ГОСТ порционно,

или Как оформить свой погост по ГОСТу

[≔ Оглавление]

Содержание очерка

Введение [↑наверх↑]

Кодекс — это просто свод указаний, а не жёстких законов.

Капитан Гектор Барбосса

Как известно, в Индии есть священное животное – корова.

МГТУ тоже имеет своё священное животное... нет, даже не одно, а целую россыпь сущностей, прозванных в народе государственными стандартами.

Каждый выживший на первом курсе уже крайне близко знаком с ГОСТ 2.109, возможно знает отрывки из мантр 2.101 и 2.102 и наверняка попадал в лапы к 2.303 и 2.304 [1].

В этот раз речь пойдёт о ГОСТ 7.32, он же "ОТЧЕТ О НАУЧНО-ИССЛЕДОВАТЕЛЬСКОЙ РАБОТЕ. СТРУКТУРА И ПРАВИЛА ОФОРМЛЕНИЯ" и он же в редакции 2017 года.

Помимо него есть ГОСТ Р 7.0.97-2016, откуда часть информации перекатилась в этот очерк.

Естественно, студенты-калькуляторы любят автоматизацию, поэтому рассказ будет содержать методы быстрого и качественного создания отчётов.

Великий и ужасный ГОСТ [↑наверх↑]

Ничто так не бодрит, как текст нормативных документов. Дальнейшее повествование будет происходить из того, что запомнил автор, поэтому желательно всё же ознакомиться с самим стандартом.

Полный текст стандарта в PDF [здесь ⎘]

Структура документа [↑наверх↑]

В оригинале (а именно в документе по ссылке выше) указана структура отчёта:

Все эти пункты должны быть оформлены в соответствии с тем, как это указано в тексте стандарта и приложениях к нему.

Естественно, если мы пишем отчёт не о НИР, а нечто более приземлённое, то в зависимости от работы исключаются те или иные элементы. В частности, при написании отчёта студента по лабе или практике список исполнителей, по сути, уходит на титульный лист.

Таким образом, обычно остаётся такая структура:

Основная часть [↑наверх↑]

Основную часть следует делить на разделы. Разделы на подразделы. Подразделы на пункты. Пункты на подпункты... короче, разделяй и властвуй. Правда, дальше подпунктов уходить уже не следует.

Нумерация всего этого великолепия происходит в виде:

1 Раздел первый ОСНОВНОЙ ЧАСТИ
1.1 Первый подраздел первого раздела ОСНОВНОЙ ЧАСТИ
1.1.1 Первый пункт первого подраздела первого раздела ОСНОВНОЙ ЧАСТИ
1.1.2 Второй пункт ----//----
1.2 Второй подраздел первого раздела ОСНОВНОЙ ЧАСТИ
2 Второй раздел ОСНОВНОЙ ЧАСТИ

и т.д. и т.п.
Приложения [↑наверх↑]

Приложения именуются в виде: ПРИЛОЖЕНИЕ А, ПРИЛОЖЕНИЕ Б и так далее. В них принято отправлять крупногабаритные предметы такие, как:

Оформление [↑наверх↑]

Основные моменты [↑наверх↑]

Оформление по ГОСТ 7.32—2017 и ГОСТ Р 7.0.97-2016 в общем случае требует:

Использовать Times New Roman ГОСТ 7.32 не требует, но рекомендует.

Разрешено использование других шрифтов для акцентирования внимания на определённых абзацах, например, листинге программы.

Таблицы [↑наверх↑]

Таблицы и иллюстрации размещаются после текста, где на них производится ссылка.

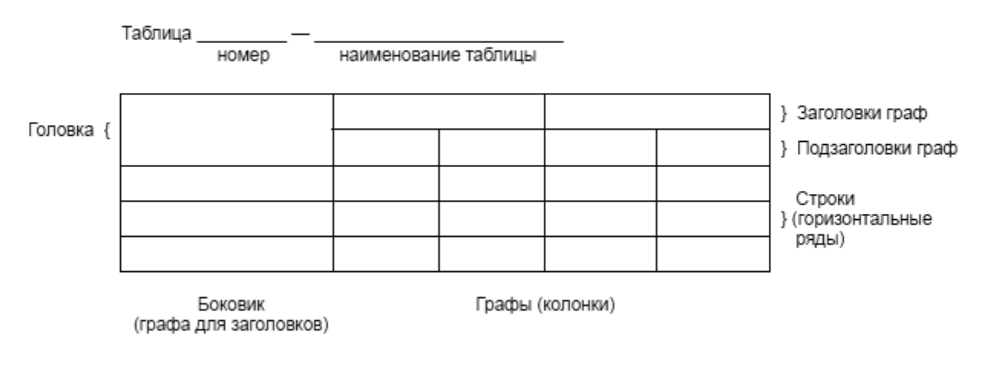

Название таблиц располагается сверху от таблицы, как на рисунке 1. Т.е. без абзацного отступа по левому краю, после номера с Прописной буквы.

Рисунок 1

Рисунок 1 – Оформление таблицы

Заголовки граф и строк таблицы следует печатать с прописной буквы.

Подзаголовки граф:

В конце заголовков и подзаголовков таблиц точки не ставятся.

Названия заголовков и подзаголовков таблиц указывают в единственном числе.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

Выравнивают:

В таблице допускается шрифт меньше, чем в остальном документе.

Иллюстрации [↑наверх↑]

Названия иллюстраций располагают снизу от иллюстрации, через тире от категории с номером.

Если нумерация сквозная для всего документа, то номер представляет собой просто десятичное число.

Если в каждом из разделов своя, то — номера раздела и рисунка разделённые точкой.

Сами иллюстрации должны быть расположены только после участка текста, где они были упомянуты. При этом на каждую из них должна быть хотя бы одна ссылка в тексте (с категорией и номером). Пример ссылки и рисунка приведён ниже.

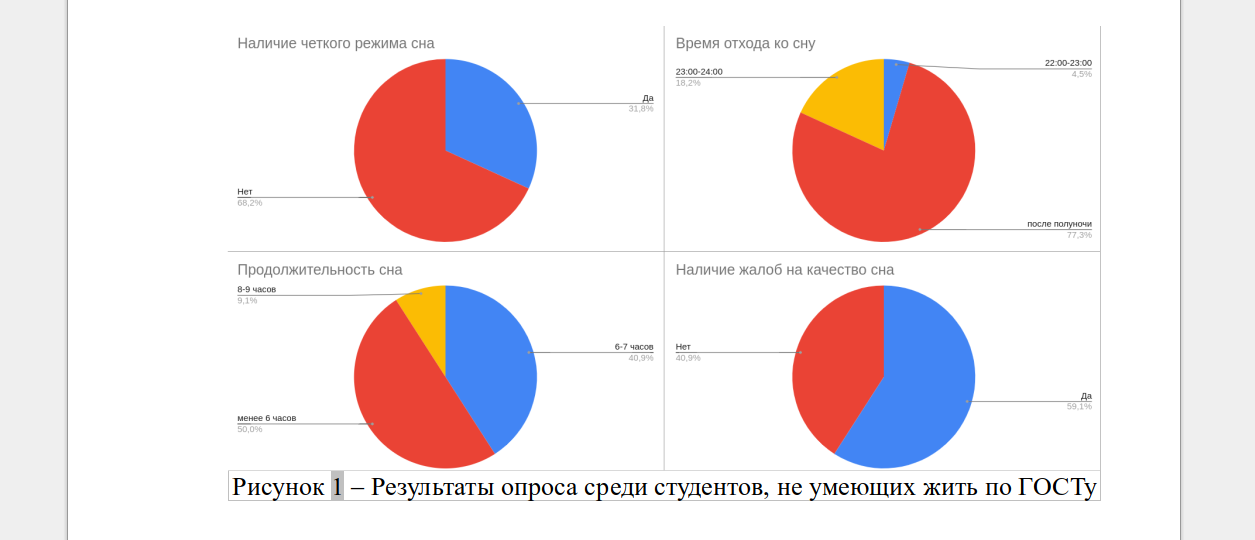

Пример на рисунке 2.

Рисунок 2

Рисунок 2 ‒ Результаты опроса среди студентов, не умеющих жить по ГОСТу

Здесь стоит сделать пару замечаний:

  1. ГОСТ не оговаривает как конкретно располагать на странице сам рисунок, однако, на вариант "по центру без обтекания" вызывал минимум нареканий;
  2. стандарт не запрещает подписывать рисунки в виде "Рисунок 2" без тире и названия.
Формулы [↑наверх↑]

Формулы размещаются в отдельной строке по центру страницы. Нумерация обязательна и производится по правому краю для каждой формулы.

Пояснения переменных и числовых коэффициентов приводят с новой строки, начиная со абзацного отступа. На первой строке должно быть слово "где" без двоеточия.

Каждый символ поясняют в новой строке в порядке появления в формуле.

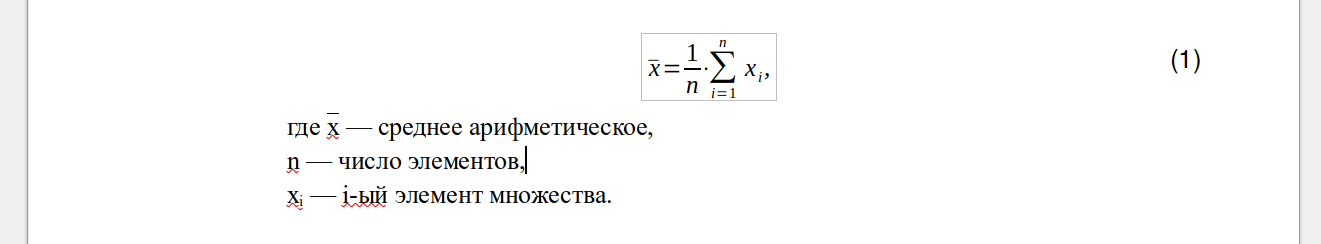

Пример на рисунке 3:

Рисунок 3 – Оформление формулы

Рисунок 3 – Оформление формулы

Ссылки на источники [↑наверх↑]

Статья в периодических изданиях и сборниках статей:

<№ п/п>. <Фамилия И.О.> <Название статьи> // <Назв. период.изд.>. — <год. издания>. — № <номер>. — С. <страницы>.

Примеры:

2. Колкова Н.И., Скипор И.Л. Терминосистема предметной области «электронные информационные ресур-
сы»: взгляд с позиций теории и практики // Научн. и техн. б-ки. — 2016. — № 7. — С. 24—41.

4. Кароматов Иномжон Джураевич, Давлатова Майрам Сулеймановна Лечебные свойства лекарственного
растения одуванчик // Биология и интегративная медицина. 2018. №9.
URL: https://cyberleninka.ru/article/n/lechebnye-svoystva-lekarstvennogo-rasteniya-oduvanchik (дата обращения: 19.05.2022).

Книги, монографии:

<№ п/п>. <Фамилия И.О.> <Название>. — <город, год издания>. — С. <кол-во страниц>.

Пример:

1. Земсков А.И., Шрайберг Я.Л. Электронные библиотеки: учебник для вузов. — М.: Либерея, 2003. — 351 с.
2. Костюк К.Н. Книга в новой медицинской среде. — М.: Директ-Медиа, 2015. — 430 с.

Тезисы докладов, материалы конференций:

<№ п/п>. <Фамилия И.О.> <Название> // <Назв. сборника>. — <том (опционально)>. — <город, год. издания>. — С. <страницы>.

Примеры:

1. Леготин Е.Ю. Организация метаданных в хранилище данных // Научный поиск. Технические науки: Мате-
риалы 3-й науч. конф. аспирантов и докторантов / отв. за вып. С.Д. Ваулин; Юж.-Урал. гос. ун-т. Т. 2. — Челябинск:
Издательский центр ЮУрГУ, 2011. — С. 128—132.
2. Антопольский А.Б. Система метаданных в электронных библиотеках // Библиотеки и ассоциации в меняю-
щемся мире: Новые технологии и новые формы сотрудничества: Тр. 8-й Междунар. конф. «Крым-2001» / г. Судак,
(июнь 2001 г.). — Т. 1. — М., 2001. — С. 287—298.

Патентная документация согласно стандарту ВОИС:

<№ п/п>. <???>.

Примеры:

1. BY (код страны) 18875 (№ патентного документа) С1 (код вида документа), 2010 (дата публикации).
Электронные ресурсы:
1. Статистические показатели российского книгоиздания в 2006 г.: цифры и рейтинги [Электронный ресурс]. —
2006. — URL: http://bookhamber.ru/stat_2006.htm (дата обращения 12.03.2009).
2. Прогноз научно-технологического развития Российской Федерации на период до 2030 года. — URL: http://
government.ru/media/fi les/41d4b737638891da2184/pdf (дата обращения 15.11.2016).
3. Web of Science. — URL: http://apps.webofknowledge.com/ (дата обращения 15.11.2016).

Нормативные документы:

<№ п/п>. <Название с классификацией>. — <город, издательство, год. издания>. — <кол-во страниц> с.


1. ГОСТ 7.0.96—2016 Система стандартов по информации, библиотечному и издательскому делу. Электрон-
ные библиотеки. Основные виды. Структура. Технология формирования. — М.: Стандартинформ, 2016. — 16 с.
2. Приказ Минобразования РФ от 19 декабря 2013 г. No 1367 «Об утверждении Порядка организации и
осуществления образовательной деятельности по образовательным программам высшего образования — про-
граммам бакалавриата, программам специалитета, программам магистратуры». — URL: http://www. consultant.ru/
document/cons_doc_LAW_159671/(дата обращения: 04.08.2016).
3. ISO 25964-1:2011. Information and documentation — Thesauri and interoperability with other vocabularies — Part 1:
Thesauri for information retrieval. — URL: http://www.iso.org/iso/catalogue_detail.htm?csnumber=53657 (дата обраще-
ния: 20.10.2016).

LibreOffice [↑наверх↑]

Начнём же братия повесть сию с наиболее ручного зверька – LibreOffice (LO) и его родное семейство форматов.

Широко известно в узких кругах, что OpenDocument – это наш стандарт... в смысле его ратифицировали как ГОСТ.

До сих пор остаётся загадкой, почему мы как Университет так следуем ГОСТам, но про "ГОСТ Р ИСО/МЭК 26300-2010 Информационная технология (ИТ). Формат Open Document для офисных приложений (OpenDocument) v1.0" у нас почему-то почти всегда забывают и требуют DOCX.

Методика форматирования

В LO редактирование происходит аналогично M$ Word. Однако, форматирование текста следует производить с помощью присваивания абзацам стилей, а не локально изменять оформление текста.

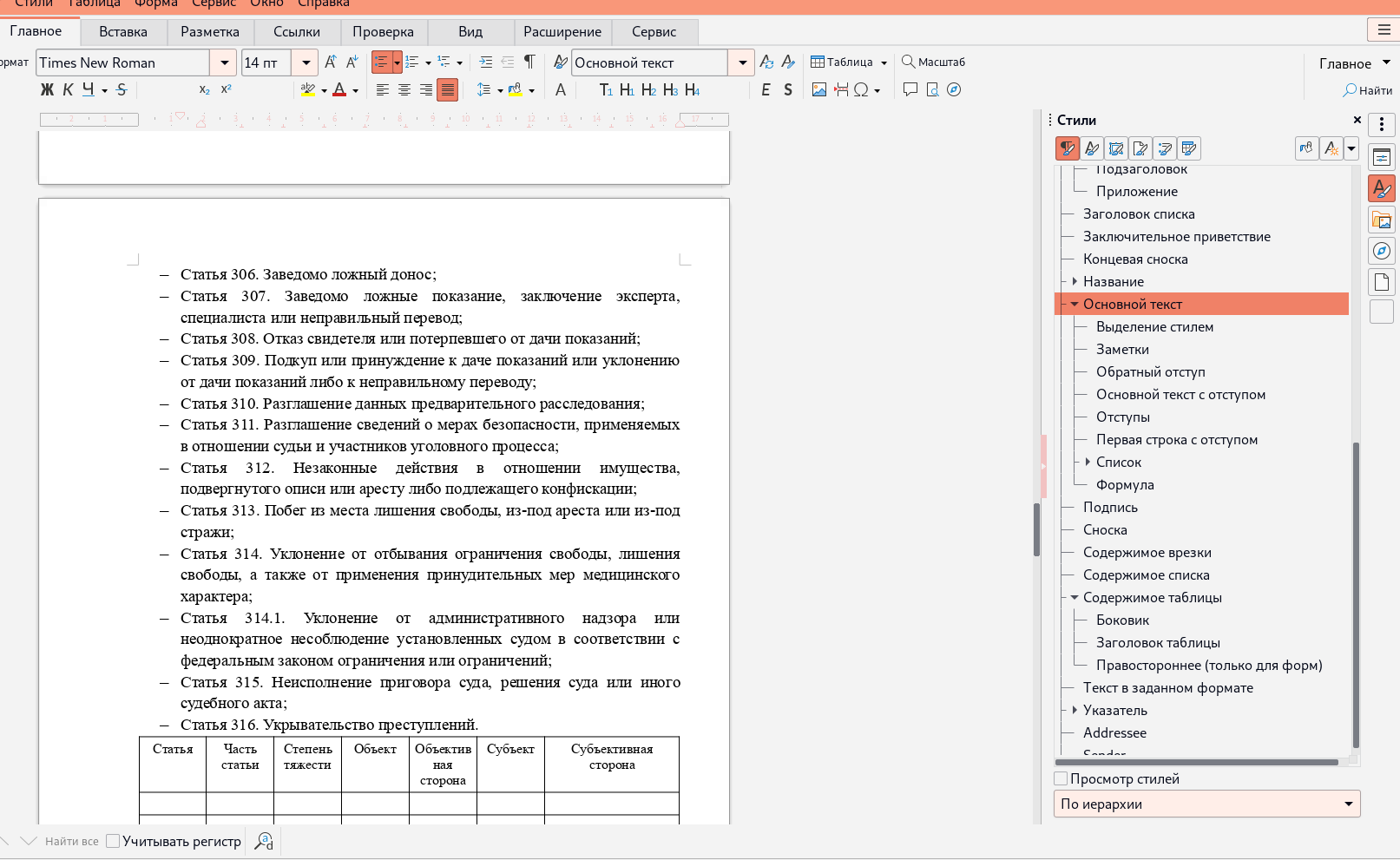

Панель со стилями обычно расположена справа, как показано на рисунке 4.

Рисунок 4

Рисунок 4

Присвоить абзацу стиль можно, сначала либо установив в нём курсор, либо выделив нужные абзацы, а затем дважды щёлкнув ЛКМ по нужному стилю. При этом достаточно выделить хотя бы один символ в абзаце, чтобы тот считался выделенным.

Так как в стиле можно указать стиль следующего абзаца, то после недолгого привыкания работа с текстом ускоряется.

Использование шаблона

Естественно все эти стили надо создать и настроить. Это довольно долгий процесс.

И тут приходят на помощь шаблоны документов, где все шрифты и иные элементы уже настроены.

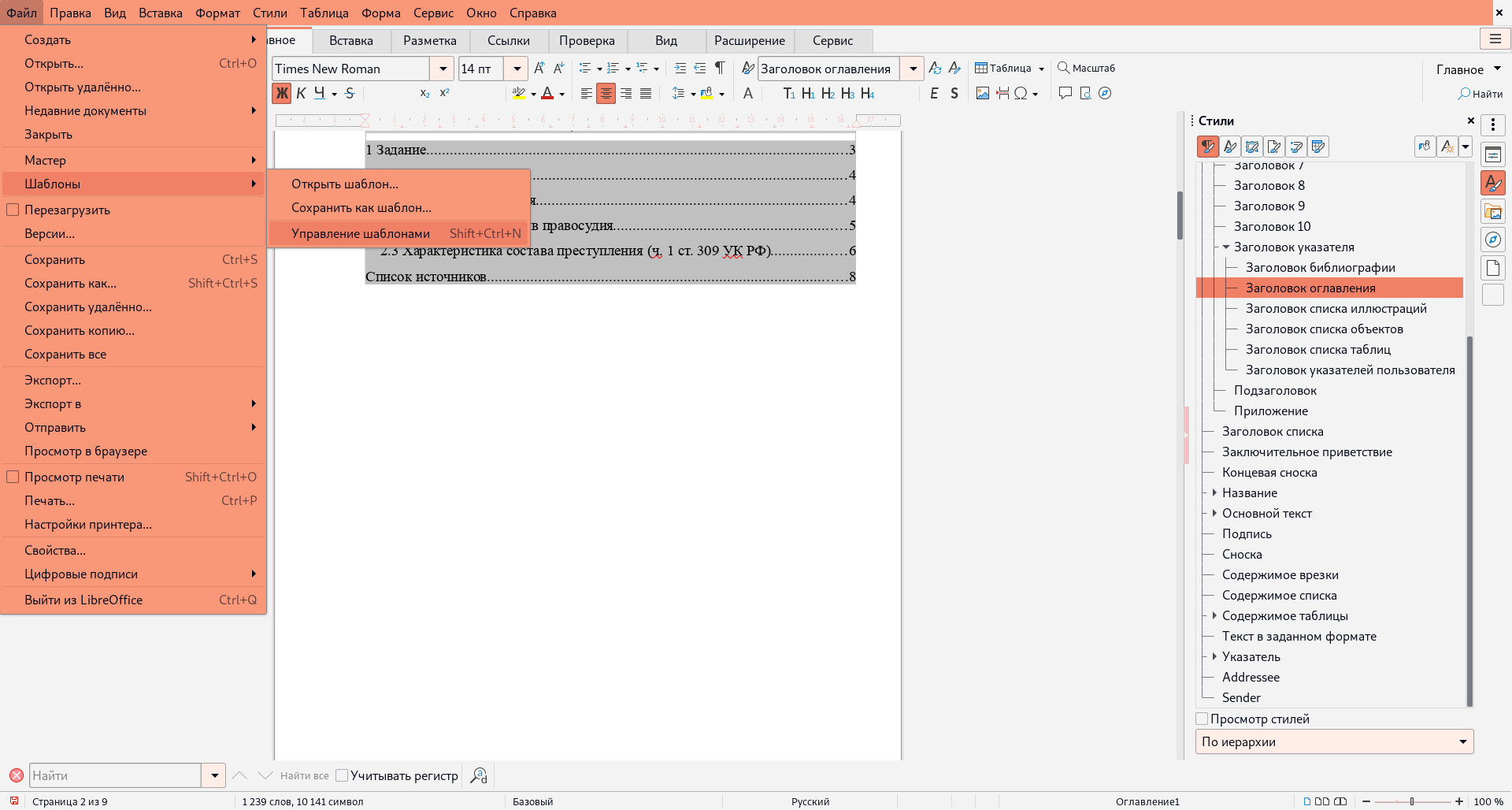

Шаблон по умолчанию можно задать через меню, как показано на рисунке 5.

Рисунок 5

Рисунок 5

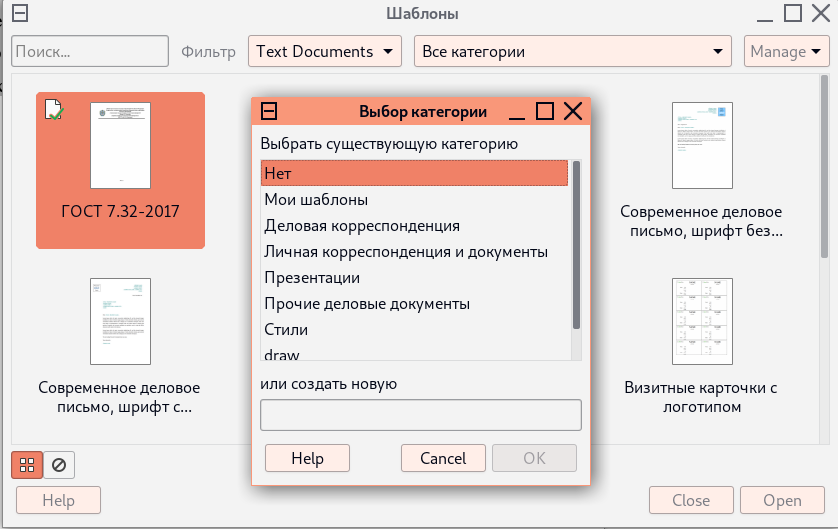

Далее при нажатии на кнопку "упраление" (на рисунке 6 ‒ "Manage") и выборе в меню пункта "импорт" появится окошко с выбором категории. Там можно выбрать категрию "Мои шаблоны" и нажать "ОК".

Рисунок 6

Рисунок 6

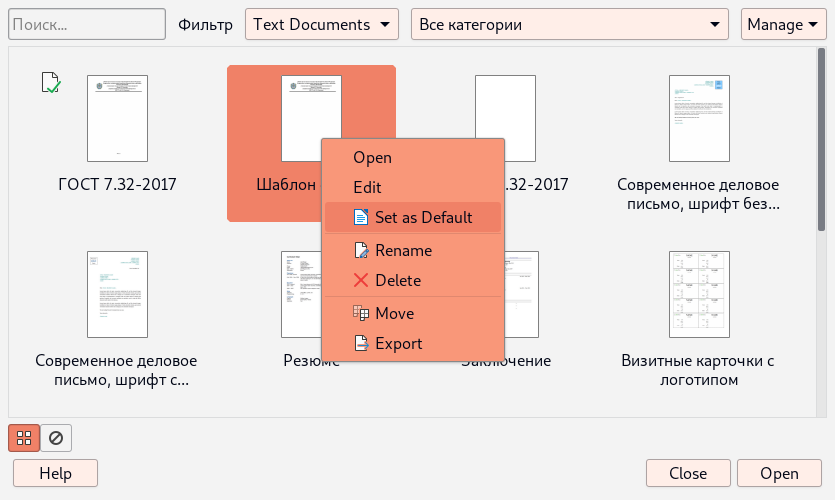

Появится диалоговое окно выбора файла (очевидно, нашего шаблона). Выбираем файл OTT. Затем стоит выбрать этот шаблон как шаблон по умолчанию (см. рисунок 7).

Рисунок 7

Рисунок 7

После этого все новые документы будут создаваться из этого шаблона.

Ссылки на шаблоны

Шаблоны для LO по ГОСТу можно найти в репозитории:

GOST OTT

LaTeX [↑наверх↑]

Кто знает, тот знает и сам разберётся.

Шаблоны от CatInCosmicSpace:

https://github.com/CatInCosmicSpace/latex-template

https://www.ctan.org/pkg/bmstu-iu8

MMI [↑наверх↑]

Matomeru MI ‒ проект переводящий разметку языка схожего с языком Markdown в файлы ODT, оформление которых соответствует ГОСТ 7.32-2017.

После столь многообещающего вступления стоит сразу заметить, что этот проект ещё не доведён до (первого по плану) венца ‒ полного соответствия ГОСТу.

Итак, список умений MMI следующий:

Последний пункт имеет определённые особенности. Подробнее о них сказано в разделе с описанием синтаксиса.

В целом этого достаточно для подготовки тела отчёта без титульника, оглавления и таблиц.

Установка (Git)

MMI можно ставить как с помощью Git (на данный момент это "Linux only"), так и с помощью PIP.

В первом случае сначала клонируется репозиторий:

git clone https://gitlab.com/Fe-Ti/matomeru-mi.git

Затем запускается скрипт:

./install.sh

Запуск в таком случае производится через команду вида:

matomeru-mi -if <input file> -of <output file>

Например:

matomeru-mi -if README.md -of README.odt

Установка (PIP)

Запустите установку пакета:

python3 -m pip install --upgrade matomeru-mi

Запуск призводится с помощью команды:

python3 -m matomerumi -if <input file> -of <output file>

Синтаксис

В зависимости от конфигурационного файла синтаксис может меняться, однако, по умолчанию он приближен к MD.

Абзацы разделяются 1 (или более) пустой строкой:

Первый абзац

Второй абзац

Заголовки выглядят так:

# Первый Уровень
## Второй уровень
########## И десятый

По умолчанию триггеры для списков следубщие:

- маркировнный список
    1. внутренний нумерованный
- тот же маркированный список
1. новый нумерованный список
2. ещё элемент нумерованного списка

Разрыв страницы имеет одну особенность и по умолчанию выглядеть должен так:

----
- - - -
------ вот этот текст не отобразится
----- короче, "не баг, а фича" (с)

Картинки всталяются так:

![название](путь)горизонталь:вертикаль
![название](путь)горизонталь:вертикаль:единицы_соотношения_сторон

Горизонталь:вертикаль ‒ это соотношение сторон a la 1:2

Единицами соотношения сторон может быть ничего для первого варианта написания или cm и px для второго.

Файлы PNG при этом могут быть обработаны автоматически:

![Название рисунка в PNG](путь к PNG)

К рисунку можно сделать ссылку следующим образом:

%%%номер_рисунка_в_документе

Нумерация рисунков начинается с единицы и она едина для всего документа.

Ссылки

Страничка проекта на GitLab: Matomeru MI

Описание синтаксиса на аглицком: Syntax

И документация (язык тот же): Main page

Сноски [↑наверх↑]

1

Слава инжграфу!
